Ja hem vist els
tres interruptors de l’esquerra (ICP, IGA i diferencial) i avui comentarem els
altres.
Tots els altres
interruptors del quadre controlen circuits individuals. Se’ls anomena petits
interruptors automàtics (PIA). Segons l’època del quadre elèctric i la mida de
la vivenda, hi pot haver un nombre variable de circuits i, per tant, un nombre
variable de PIA. Normalment el nombre més petit és tres i la distribució més
habitual en aquest cas és:
- Enllumenat
- Endolls de cuina i bany
- Endolls de la resta de la vivenda
En instal·lacions
posteriors al reglament de l’any 2002 els circuits han de ser, com a mínim,
cinc:
- Enllumenat
- Endolls generals i nevera
- Cuina i forn
- Rentadora, rentaplats i escalfador d’aigua
- Endolls del bany i resta dels endolls de la cuina

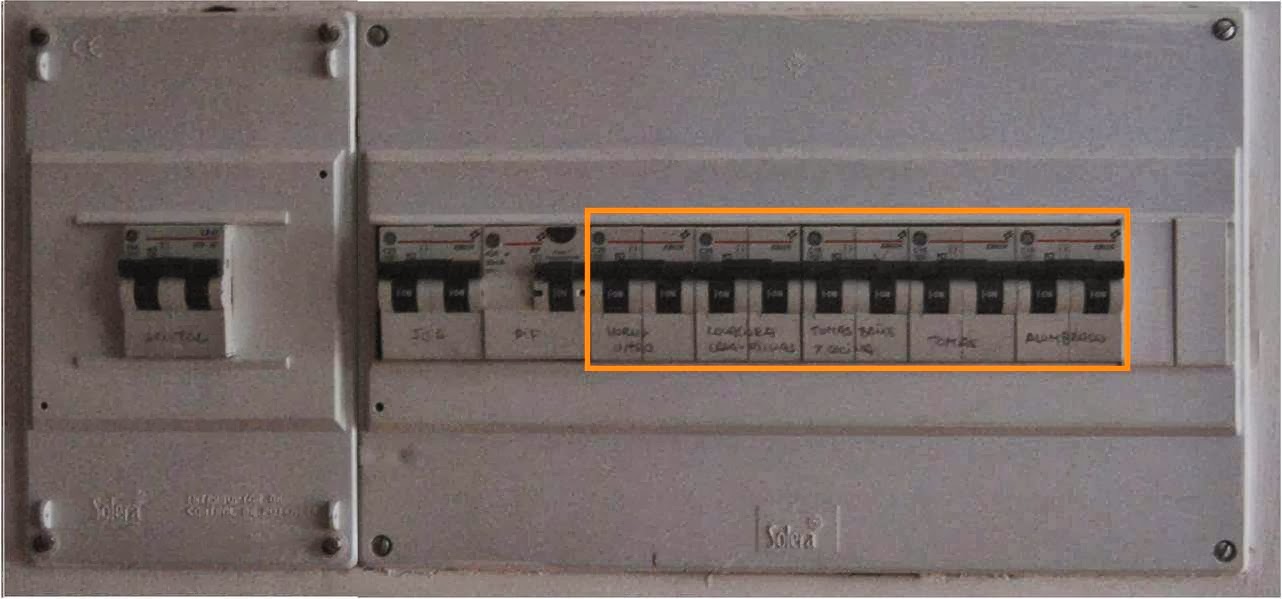

Els de la llista són els que hi ha al quadre de la fotografia. Aquest reglament
també preveu la possibilitat de circuits especials per a sistemes de control
electrònic (alarma, gestió d’energia, domòtica), per a l’aire condicionat i per
a la calefacció. També preveu que cada un dels circuits bàsics puguin estar, si
cal, duplicats.
El funcionament dels
PIA és similar al de l’IGA (és a dir, protegeixen contra sobrecàrregues i
curtcircuits) però només del circuit al que s’apliquen. La idea és que si en un
dels circuits hi ha una sobrecàrrega es desconnecti només aquell circuit i no
tota la instal·lació. El disseny dels circuits mínims s’ha fet de manera que
els endolls de les zones humides (cuina i bany) o els aparells que treballen
amb aigua vagin separats de la resta. També va separat l’enllumenat tot
intentant que en la majoria dels problemes l’enllumenat es mantingui en servei.
